Odsávačka
cínu s profukem SC 7000 Z
El. pistole má trvale
vyhřívaný hrot na nastavitelnou
teplotu od 350 do 500°C. Odsávání pájky, profuk, horkovzdušný režim a
kontaktní
odpájení integrovaných obvodů pomocí nástavců. Antistatické provedení. |
 |
Digitální
pájecí stanice SS 8100 D
Pájecí stanice, kde pro
pájení SMD součástek
lze použít speciální SMD hroty. Teplotní rozmezí stanice je 200 - 450°C,
průběh
teplot je zobrazován na digitálním displeji. V neposlední řadě máme
skladem
hrot tzv."MINIVLNA" k pájení nožiček IO a PLCC jedním tahem pájecího
pera
(jako jediní v ČR). Miniaturní rozměr, nejlehčí pájecí pero - 23g s výkonem 70W. ESD provedení za minimální konkurenceschopnou SUPER cenu, s
minimální poruchovostí, jakou mají všechny japonské produkty.
|
 |
Tužková
mikropájka SS 8200
Kompaktní a velice lehká tužková mikropájka. Má stejný výkon jako pájecí stanice. Topné těleso 200 W a
řídící obvod pro extrémně krátký ohřev činí pájku okamžitě připravenou
k pájení. Teplotní rozsah 200 - 450°C. Napětí 220 V, výkon 70W, vhodné pro servisní účely. |
|
 |

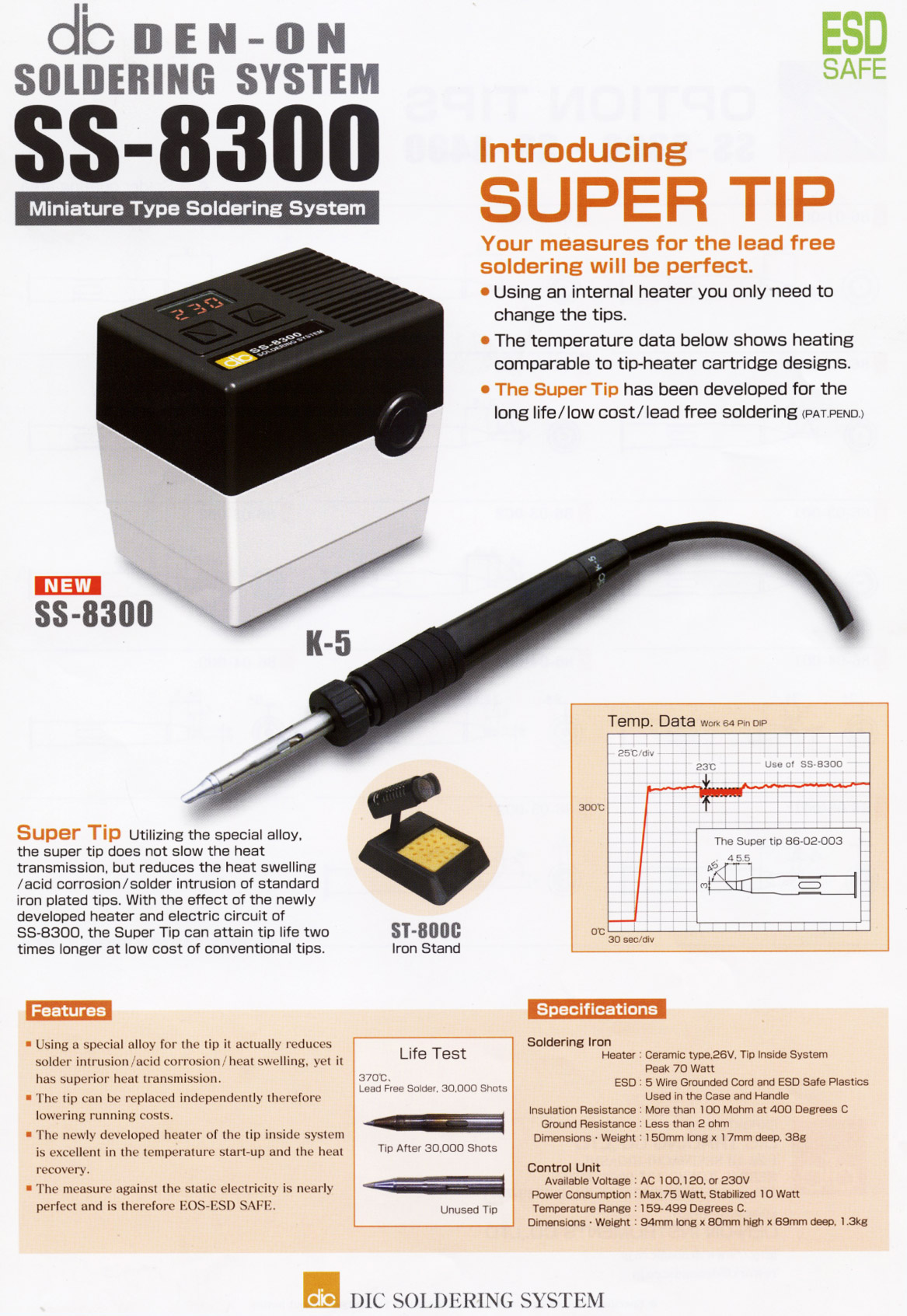

Nová digitální pájecí stanice SS 8300
Pro různé
potřeby s mnohostrannými funkcemi
Super hrot!!
Vaše možnosti pro pájení bezolovnatou pájkou L/F budou perfektní při použiti vnitřního topného tělesa pouze měníte hroty teplotní tabulka
dole ukazuje úměrnou teplotu super hrot byl vyvinut pro dlouholeté
(levné) pájení bezolovnatou pájkou L/F |
|
|
Super hrot
Využitím speciální slitiny super hrot nezpomaluje přenos teploty,
ale redukuje odtok (koroze kyselinou) pájky na rozdíl od běžných železných hrotů. S efektem nově vyvinutého topného tělesa a
elektrického okruhu SS-8300 může super hrot dosáhnout dvojnásobné životnosti a poloviční ceny oproti běžným hrotům.
Charakteristika
• užitím speciáini slitiny hrotu je redukován odtok pájky (koroze
kyselinou), je docíleno lepšího teplotního přenosu
• hrot může být vyměněn okamžitě, čímž se snižují náklady
• nově vyvinuté topné těleso Je skvělé při spuštění a vyrovnáváni
teploty
• opatření proti statické elektřině je skoro dokonalé, tudíž je zde EOS-SSD SAFE
|
|
 |

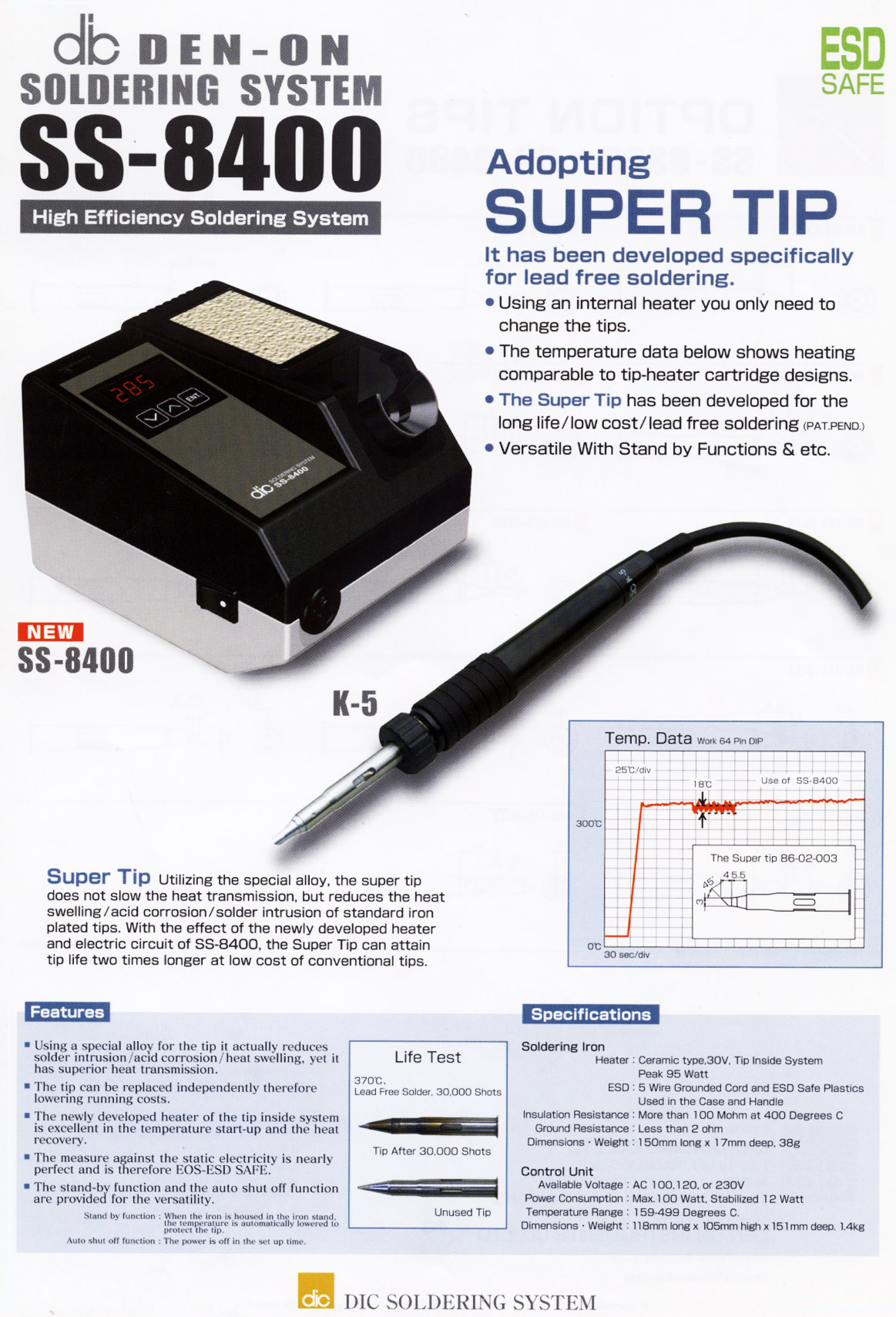

Luxusní digitální pájecí stanice SS 8400
DIC pájecí systém SS-8400
Pro různé potřeby s mnohostrannými funkcemi
Super hrot!!
Byl vyvinut speciálně pro pájení bezolovnatou pájkou L/F
• při použití vnitrního topného tělesa pouze měníte hroty
• teplotní tabulka dole ukazuje úměrnou teplotu
• super hrot byl vyvinut pro dlouholeté (levné) pájení bezolovnatou
pájkou L/F
• má mnohostranné funkce |
|
|
Super hrot
• Využitím speciální slitiny super hrot nezpomaluje přenos teploty,
ale redukuje odtok (koroze kyselinou) pájky na rozdíl od běžných železných hrotů. S efektem nově vyvinutého topného tělesa a
elektrického okruhu SS-8400 může super hrot dosáhnout dvojnásobné životnosti a poloviční ceny oproti běžným hrotům.
Charakteristika
• užitím speciální slitiny hrotu Je redukován odtok pájky (koroze
kyselinou), je docíleno lepšího teplotního přenosu
• hrot může být vyměněn okamžitě, čímž se snižují náklady
• nově vyvinuté topné těleso je skvělé při spuštění a vyrovnávání
teploty
• opatření proti statické elektřině je skoro dokonalé, tudíž je zde EOS-SSD SAFE
• pomocné funkce a funkce automatického vypnutí zajišťuje
mnohostrannost |
 |

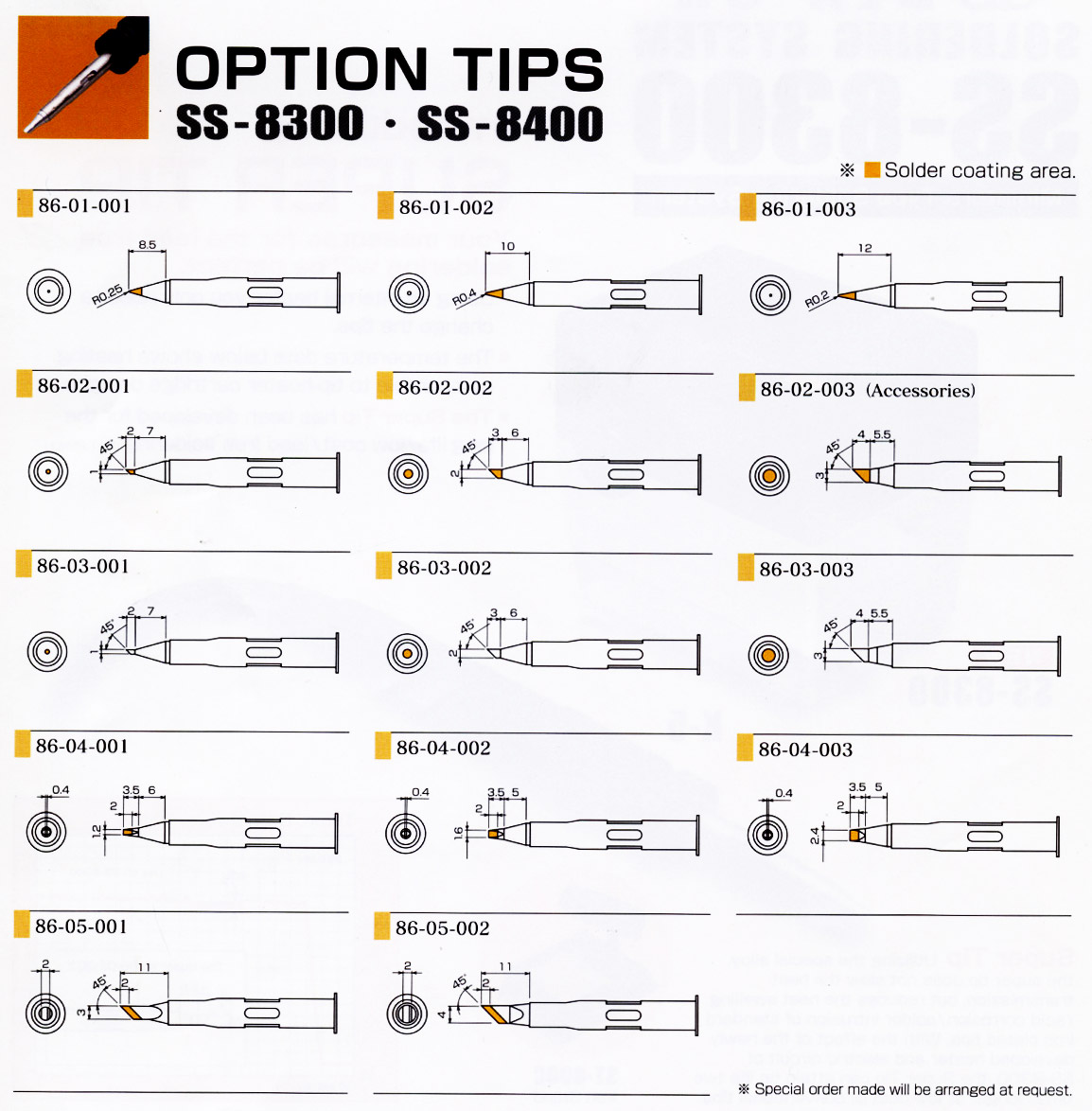

Hroty SS-8300 ; SS-8400
|
|
  |
|
  |
|
  |
|
  |
|
  |
|
|
|
Bezkontaktní
pájení
a odpájení prvků SMD: Leister
|
 |
Pájecí a
odpájecí přístroj HOT-JET "S"
Horkovzdušný fén s plynulou
elektronickou regulací
teploty v rozmezí 20 - 600°C a plynule nastavitelným množstvím vzduchu od 10 do
60 l/min, široká škála tvarových nástavců, možnosti dalšího
použití.
Antistatické provedení s možností připojení ant. náramku... |
Od
počátku cca
90-tých let je
ve vyspělém západním světě (USA, Japonsko, atd.) velmi využíváno pro své některé
přednosti, které u nás nejsou na škodu věci ještě doceněny
(např. běžně dodávané zařízení US 9000 od japonské firmy DEN-ON Instruments,
Ltd.) Vývoj ve světě v oblasti měkkého pájení jde překotně kupředu,
začalo se pájet např. sklo, keramika, těžce pájitelné kovy, atd. a to bez
tavidla!
(odpadlo mytí). Přestává se používat pájek, obsahujících olovo (Pb).
Namísto běžné
trubičkové pájky
plněné tavidlem se používá plný drát, s obsahem 1% až 3% Ag, pod
obchodním
názvem SUNSOLZER nebo drát se zvýšenou teplotou pájení kolem 300 st. C
a zlepšenou adhezí, pod obchodním názvem CERASOLZER. |
 |
Ultrazvukový
pájecí systém US - 9000
US - 9000 pájí přímo
materiály jako sklo, keramiku,
hliník, nerez. ocel bez použití tavidla. Intensivní ultrazvukový
paprsek
generuje mikrovibrace s "brusným efektem", výsledkem je pak úplné
odstranění
zoxidovaných vrstev či jiných residuí pokrývající povrch pájené plochy.
Ta je nyní perfektně připravena pro pájení bez použití tavidla -vpravdě
ekologické zařízení, frekvence 57 - 65 kHz, výkon topného tělíska 100
W,
teplotní rozsah 150 - 470°C. Zásadně používá bezolovnatých pájek!
(Rovněž
tyto pájky máme skladem v Mníšku u Liberce). |
Na českém
trhu zastupujeme výhradně firmu DEN-ON
http://www.denondic.co.jp
SUNSOLZER
|
Soldering
types of
compounds
availability (eutetic composites)
|
M 600
|
Soldering compound with less than
1%
silver content
|
MS 610
|
Soldering compound with up to 1%
silver
content
|
MS 615
|
Soldering compound with up to 1,5%
silver
content
|
MS 620
|
Soldering compound with up to 2%
silver
content
|
MS 630
|
Soldering compound with up to 3%
silver
content
|

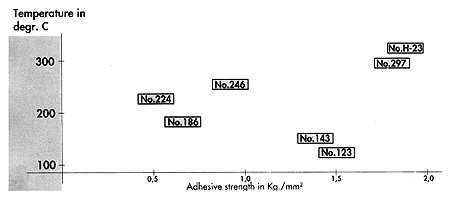

CERASOLZER
|
Recommend
composite P/N's to
be used fot soldering and bonding:
|
No. 297
|
Glass, ceramics and hard-to-solder
metals
|
No. 246
|
Glass, ceramics and
easy-to-solder metals
|
No. 224
|
No. 186
|
No. 143
|
No. 123
|
No. H-23
|
Ceramics at high temperature
dipping
applications
|
|
Odpájení
součástek SMD s SC 7000 a SMD soupravou
|
I. PŘESTAVBA
NA HORKOVZDUŠNÝ FÉN
|
|
1.
Odšroubujte odpájecí hrot otáčením proti směru hodinových
ručiček stranovým klíčem 10 mm nebo kleštěmi.
2. Našroubujte horkovzdušnou trysku
namísto trysky odpájecí. Příliš
nedotahujte.
3. Vyjměte primární i sekundární
filtry a nahraďte je filtry z SMD
soupravy.
4. Přepněte páčku do polohy fén HOT
BLOW.
5. Nastavte patřičnou teplotu pomocí
otočného knoflíku.
UPOZORNĚNÍ: Celá tato činnost musí být provedena za
studena, jinak hrozí popálení!
|
|
II.
VYPÁJENI SMD - vyjímání QFP a SOP pomocí nerez drátu v držáku
|
1. Upevněte drát v držáku a zasuňte
jeho konec pod
vývody SMD součástky.
2. Proud vzduchu směřujte proti jednotlivým vývodům uvolňovaných
drátkem. Až se přetaví cín, posuňte drátkem dopředu.
UPOZORNĚNÍ: Abyste předešli zpětnému zapájení,
nesměřujte proudem horkého vzduchu na jiš odpájené vývody. Směřujte vždy pouze jedním směrem. Tato
metoda může být použita i pro jednoduché SMD součástky, avšak hustě
osazené. Sklon drátu lze jednoduše změnit plochými kleštěmi. |
|
III.
Vyjímání PLCC pomocí nerez planžety v držáku
|
|
1.
Doporučujeme zvláště pro integrované obvody, které mají
vývody zahnuté dovnitř.
2. Vsuňte planžetu do držáku po předchozím
uvolnění šroubu na špičce
držáku. Ponechte planžetu vyčnívat asi 10 mm a utáhněte šroub.
3. Planžetu lze stříhat nůžkami do
vhodných tvarů.
4. Nasměrujte proud horkého vzduchu
na planžetu a vývody. Vsuňte planžetu pod okraj nohy a jemně jí posunujte tam a zpět.
5. Je-li součástka přilepená, horkým
vzduchem nejprve zahřejte horní
plochu SMD součástky a vsuňte planžetu mezi pouzdro a desku plošného
spoje a odlepte tak součástku.
|
|
IV.
Vyjímání čipů, rezistorů, kapacitorů atd.
|
1. V případě, že pájky je na
inkriminovaném místě větší množství, nejprve jej odsajte v režimu odsávání.
2. Uchopte součást pinzetou, přetavte cín horkým vzduchem a následovně
vyjměte.
3. V případě přilepené součástky nechte horký vzduch působit delší dobu. Tak
vyjmete součást bez jejího poškození i poškození desky PS.
|
 |
| Horkovzdušná
pájecí souprava |
| Náhradní díly pro
SC
7000Z |
|
ST -
800S
|
4ST -
800
|
SMD
souprava
Obj. č. 72-78-00
Obsah:
A. Horkovzdušný filtr
B. Náhradní díly planžety a dráty
C. Držák drátu a planžety
D. Horkovzdušná tryska
|
SMD
souprava
Obj. č. 4SMD010
Obsah:
- Horkovzdušný filtr
- Horkovzdušná tryska
- Držák drátu
- Držák planžety
- Kulatý zásobník drátu
- Kulatý zásobník planžety
|
|
|

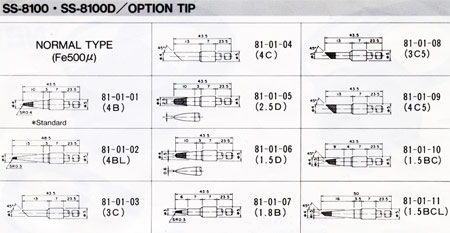

| Pájecí hroty pro
SS-8100, SS-8100D, SS-8200, SS-8000 |
| Náhradní díly pro
SC
7000 Z |
| OBJ.
ČÍSLO |
OZNAČENÍ
|
OBJ.
ČÍSLO
|
OZNAČENÍ
|
70-06-50
|
Topné
tělísko
|
70-08-00
|
Filtrační
vložka (sada)
|
70-10-00
|
Distanční
kroužek zadní
|
70-07-00
|
Distanční
kroužek přední
|
70-37-50
|
Hl.
osazovací deska PS
|
70-37-51
|
Výkon.
osazovací deska PS
|
50-51-00
|
Čistící
tyčinka
|
70-26-00
|
Membrána
|
70-03-00
|
Držák
top. tělesa
|
4ST800
|
Stojánek
k SC 7000 Z
|
ST
800 S
|
Stojánek
pro SD-KIT
|
71-00-00
|
SD-KID
souprava
|
4SMD010
|
SMD
souprava
|
72-78-00
|
SMD
souprava k SC 7000
|
4SC0057
|
Horkovzušná
tryska
|
PVS
01
|
TIPPY k
čištění a pocín.hrotů
|
OL111
|
Mazací
prostředek na "O" kroužky
|
AN112
|
Mazací
prostředek ANTI SEIZE
|

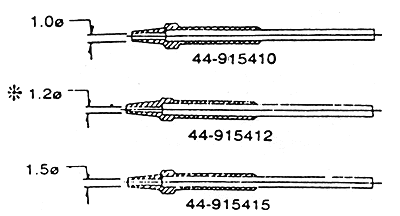

| Odpájecí hroty k
SC
7000 Z |
OBJ.ČÍSLO
|
KAT.ČÍSLO
|
TYP
|
OZN.
|
Od
|
OD1
|
OD2
|
L
(mm)
|
4SCSTD
|
50-01-14
|
1.0
Std
|
1.0
|
1.0
|
2.5
|
7.0
|
12.5
|
4SC0001A
|
50-01-11
|
0.8
Std
|
0.8
|
0.8
|
2.5
|
7.0
|
12.5
|
4SC0001B
|
50-01-15
|
1.5
Std
|
1.5
|
1.5
|
3.0
|
7.0
|
12.5
|
4SC0001C
|
50-01-12
|
0.8
Slim
|
0.8
|
0.8
|
2.0
|
6.0
|
14.0
|
4SC0001D
|
50-01-13
|
8.8U.Slim
|
0.8
|
0.8
|
1.5
|
5.0
|
11.5
|
4SC0001E
|
50-01-16
|
1.0
Slim
|
1.0
|
1.0
|
2.0
|
6.0
|
14.0
|
4SC0001F
|
50-01-17
|
1.5
Slim
|
1.5
|
1.5
|
2.2
|
6.0
|
14.0
|
Dodací
lhůta: ihned ze skladu.
Úhrada:
převodním příkazem, hotově, na dobírku.
Záruka: 24
měsíců (nevztahuje se na
odpájecí hroty, filtry, gumová
těsnění, topná tělíska apod.).
Zajišťujeme záruční i
pozáruční servis.
| 4-nástrojový pájecí
a odpájecí systém XYTRONIC 988 |
Systém Xytronic 9/988 obsahuje vakuovou
pumpu (vlastní zásobník) s vysokým výkonem, se samočistící funkcí a
ochranou proti ucpávání. Vakuum se snadno vytvoří stiskem spínače
umístěného na drážku odsávačky, který ovládá tyristorový obvod. K
automatickému vypínání dochází pod 15 minutách v klidovém stavu.
Vyhřívací prvek má spínání napětím v nule, čímž se chrání citlivé
elektronické obvody. Odsávací jednotka Xytronic 988 je přístroj, který
v sobě spojuje výkonnou část pro odsávání cínové pájky s jednoduchým
ovládáním pumpy na drážku odsávací trubice (DIA 60A) a současně
letovací část s keramickým prvkem s přesným nastavením teploty a
tepelnou stabilitou 3°C. Letovací část je izolována od sítě
transformátorem s napájecím napětím pouze 24 V stř. pro všechny
vyhřívací prvky. Odsávací část DIA 60 A je 60 W s teplotním rozsahem
300-450 °C. Jako zvláštní příslušenství je možné si objednat vyhřívanou
pinzetu TWZ 60 pro práci s obvody SMD. Ta má podle tvaru obvodu celou
řadu nástavců. Její výkon je 2x3 Ws teplotním rozsahem od 150 do 430
°C. Další příslušenství na objednávku je horkovzdušné pero HAP 60 s
výkonem 60 W s maximlální teplotou 350 °C. Lze jej použít pro rychlou a
efektivní metodu odstraňování nebo přeletování součástek pro povrchovou
montáž.
|
Pájecí systém XYTRONIC 988
- pájecí část 24 V/60 W, 200-480 °C
- odsávací část 60 W, 300-450 °C
- pájecí pinzeta TWZ 60, 150-430 °C
- horkovzdušné pero 60 W, 350 °C |
Základní
zařízení a příslušenství ke XYTRONIC 988
OBJEDNACÍ
ČÍSLO
|
OZNAČENÍ
|
XYTRONIC 988
|
Pájecí a odstávací systém, 2x60 W, 480 °C
|
TWZ 60
|
Pinzeta 2x30 W, 430 °C
|
HAP 60
|
Horkovzdušné pero, 60 W, 350 °C
|
44-915410
|
Klešťové hroty k páječce Xytronic
|
44-915408
|
Klešťové hroty k páječce Xytronic
|
46-060103
|
Klešťové hroty k páječce Xytronic
|
46-060105
|
Klešťové hroty k páječce Xytronic
|
46-060115
|
Klešťové hroty k páječce Xytronic
|
46-060120
|
Klešťové hroty k páječce Xytronic
|
46-060130
|
Klešťové hroty k páječce Xytronic
|
INTERCHANGEABLE
TIPS
Odpájecí hrot
Pájecí hrot

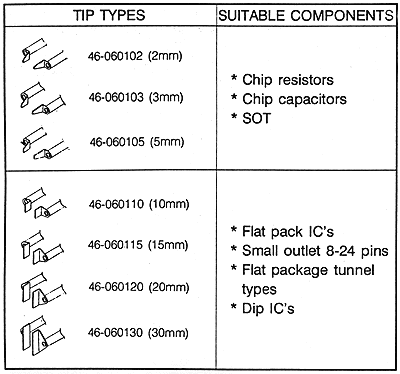

SMD KLEŠŤOVÉ HROTY PRO TWZ 60

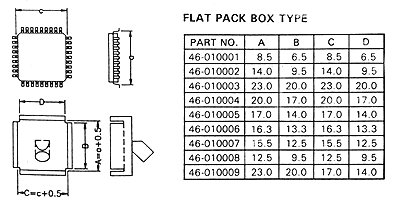

SMD HROTY PRO VYPÁJENÍ IO, PLCC A PQFP
STANICE XYTRONIC 988
Prospekt ke stažení (PDF)

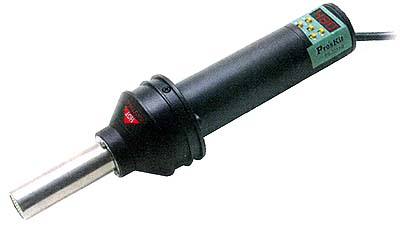

SS-601B
HORKOVZDUŠNÉ OPRAVÁŘSKÉ ZAŘÍZENÍ NA SMD |
- Zařízení je v ESD provedení s možností přesné
kontroly a přesného nastavení teploty a množství foukaného vzduchu.
- Plně digitalizované ukládání hodnot s možností
vizuální kontroly na displeji.
- Nastavitelná teplota je od 100°C do 480°C.
- Jako součást dodávky jsou tři různé trysky.
Zařízení lze hlavně využít k pájení a odpájení SMD prvků QFP, SOP,
PLCC, SEM, ICs atd.
- Dále pro:
- vyhledávaní teplotní závislosti součástky
- smršťování folií a bužírek, tvarování
plastů
- tavení lepidel, čištění lepidel a laků z
desek PS
- odstranění můstků z pájky mezi vodiči
- uvolňování přilepených vodičů
- odstraňování nálepek
- přetavování pasty
|
|
|
"Úspora třetí ruky"
|
 |
Erescom
SMT v. o. s.
Mníšek 258, 463 31 Chrastava
(provozovna)
Tel./Fax: 485 146 695
IČ: 14865831
DIČ: CZ14865831
e-mail:
erescomsmt@volny.cz
|
)
)
)
)
)
