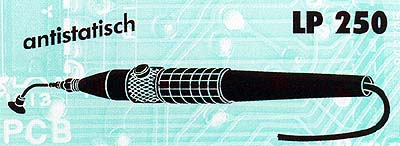

LP 250
Lifting Pencil

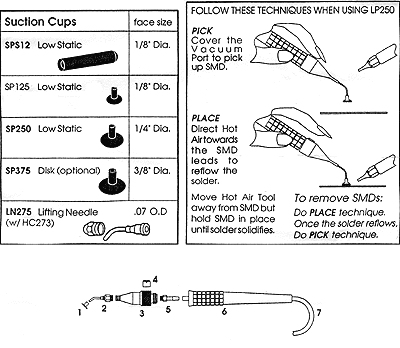

ITEM
NO.
|
PART
NO.
|
DESCRIPTION
|
QTY.
REQD.
|
1
|
SP250
|
Suction Cup,
1/4 Dia
|
1
|
2
|
LN276
|
Lifting Needle
|
1
|
3
|
SR736
|
Head Piece,
Threaded
|
1
|
4
|
SR528
|
Vacuum Port
Assy.
|
1
|
5
|
SR261
|
Fitting, Male
Barbed
|
1
|
6
|
SR529
|
Handle
|
1
|
7
|
HS305
|
Hose, 3/32 ID,
Silicon, Low Static
|
36''
|
LP250 vakuová pinzeta s knoflíkovým ovládáním včetně stojánku a
silikonové hadice. 0,9 m , hadicové spojky, gumové přísavky pr. 6,35 mm
a stranového klíče.
(0,17 - 0,74 Bar, 5'' - 22'' Hg = 127 - 559 mm Hg)
Ruční
SMD osazovací manipulátor MAN 20
Ruční manipulátor MAN 20 je jednoduché pomocné
zařízení pro prototypové
i malosériové práce při SMD montáži. Je ideálním prostředkem pro
začínající firmy, nebo servisní střediska, která provádějí rozsáhlejší
opravy.
Základní modul zařízení je portál s X, Y kladičkovým
pojezdem na
přesných Al profilech, které dávají systému dostatečnou tuhost při
zachování lehkosti běhu. Osazovací hlava je odpružená s možností
nastavování protitlaku pružiny, rotační pohyb trysky je odvozen od
točítka na hlavě s horizontální osou. Součástí hlavy je kruhové
osvětlení pracovní plochy pod hlavou. Vakuum je spínáno dotykem
osazovací jehly. Předností systému je precizní rotace hlavy,
zachovávající střed otáčení i kolmost. To je zejména důležité při
osazování vícevývodových součástek. Jako doplněk hlavy může být dodán
držák 10 ml kartridží pro dispendování.
DPS se upíná na osazovací stolek pomocí magnetických
držáků. Pro
zvýšení pohodlí a tím i osazovací rychlosti slouží pohyblivá opěrka pro
loket. Osazovací stolek s loketní podpěrou lze dodat i samostatně - pro
ten případ má stolek stojánek pro vedení vakuové hadičky k vakouové
jehle.
Součástky lze odebírat z palet, páskových a tyčových
podavačů krátkých
pásek, krabiček nebo z karuselu (v přípravě).
Technické
údaje:
|
Půdorysné
rozměry (š x hl x v)
|
590 x 620 x
215 mm (bez ramene a podavačů, vč. osazovacího stolku)
|
Rozsah pohybu
ramene (xyz)
|
430 mm, 290
mm, 35 mm
|
Dosažitelná
osazovací plocha
|
360 x 250 mm
|
Max. velikost
DPS
|
450 x 250 mm
|
Standartní
podavače (zleva do kazety DP20)
|
PSS - krátké
pásky - 10 x 8 mm sdruženo na paletě, šířka 135 mm
PTS - tyčové podavače pro šířky IO od 6,2 do 15,8 mm, šířka 20 mm
PKS - páskové podavače 8, 12, 16 mm, šířka 20 mm
|
Kombinace
podavačů v DP20
|
2 x PSS + 2 x
PKS/PTS nebo 1 x PSS + 8 x PKS/PTS nebo 14 x PKS/PTS
Volné součástky k uložení zezadu pod pracovní hlavou
|
Napájení
|
230 V / 6 W
|
Vakuová pumpa
|
nastavitelný
podtlak 0,2 - 0, 6 bar
|
|
