UNIPRINT
UNIPRINT a
UNIPRINT-P jsou ruční sítotisková zařízení
stavebnicové koncepce.
Zařízení UNIPRINT jsou navrženy pro tisk pájecíh
past, lepidel,
nepájivých masek a jiných materiálů v elektronické výrobě, nebo pro
přesný tisk barev v jiných odvětvích průmyslu. Extrémní stabilita rámu
stroje je základním předpokladem pro dosažení parametrů a pro dlouhou
životnost.
Systém je koncipován jako modulární, aby mohl splnit
všechny
individuální požadavky. Vždy je zachována možnost dodatečného vybavení
vedenou stěrkou.
Pro náročnější aplikace s nutností vyloučení vlivu
obsluhy doporučujeme
automatický tiskový stroj MOTOPRINT.
Obě řady UNIPRINT a
UNIPRINT-P jsou vyráběny ve čtyřech verzích:
- S-verze
- DPS je středěna za hrany na plochém
stole.
- V-verze
- DPS je středěna za hrany, svislá
síla při separaci je kompenzována vakuovým přidržením - může sloužit i
ke srovnání křivé DPS (zvláště vhodné pro tenké substráty).
- G-verze
- DPS je středěna pomocí
přestavitelných kolíků, vakuum působí jako u verze V.
- M-verze
- DPS je středěna přestavitelnými
kolíky, držena vakuovými přísavkami a podpírána volně přesouvatelnými
kolíky, kolíky i přísavky jsou fixovány na stole magnety vhodné pro
oboustrannou SMT, stroj vyžaduje stlačený vzduch.

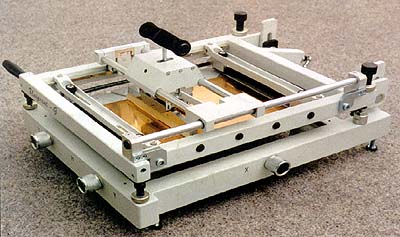

Technický popis:
Zařízení má
tiskový stůl s x a y osami a theta
korekčním posuvem. Předepnutý mechanismus posuvu umožňuje spolehlivé
nastavení polohy ve třech osách.
Registrační rám s mylarovou fólií (příslušenství),
dovoluje přesné
rychlé sesouhlasení polohy DPS s otvory masky. Po hrubém sesouhlasení
polohy a nátisku na fólii registračního rámu je možno pohybovat stolem
s DPS pod fólií až do dosažení přesné polohy. Takto lze dobře středit i
motivy s jemnou roztečí vývodů.
Jako zdroj vakua pro stůl u modelů V a G lze použít
průmyslový vysavač,
verze M má zabudovaný vakouvý ejektor.
Horní rám stroje je přesně vystředěn na kulových
lůžkách, výškově a
stranově nastavitelných. Klopení horního rámu stroje na těchto lůžkách
zabezpečuje správnou a citlivou separaci po tisku, teprve potom
následuje otevření horního rámu.
Horní rám je jemně vyvážen při otvírání a vyvažovací
síla i její průběh
jsou snadno nastavitelné.

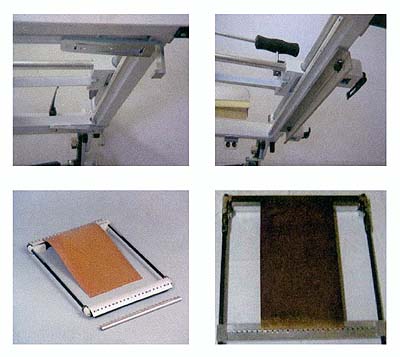

Upínací systém
horního rámu umožňuje pracovat prakticky s jakýmkoli
typem tiskových rámů. Univerzálnost použití je zvýšen variabilním
upínacím systémem pro tiskové rámy. Kromě standartního upínání pomocí
šroubů M8 shora je k dispozici rychloupínací systém pevné šířky a
univerzální upínání jako doplněk šroubového upínacího systému.
Jako příslušenství jsou dodávány speciální napínací
rámy pro kovové
šablony šířky 320 a 425 mm nebo napínací rám s dvojosým napínáním.
Kvalitu tisku lze významně zvýšit použitím kovových
stěrek, nabízených
jako příslušenství.
Dodáváme i hotové leptané masky, materiál pro výrobu
masek, resp.
předděrované přířezy pro výrobu masek do napínacího rámu.

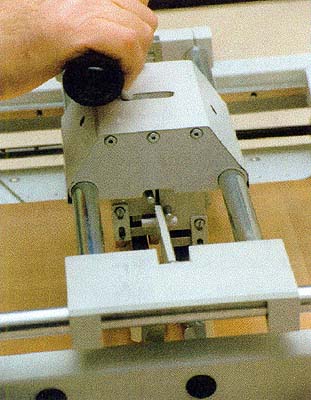

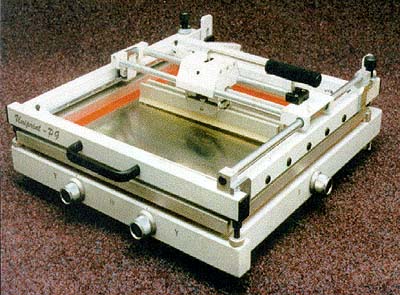

Jako příslušenství
je vyráběna sestava vedené stěrky. Je
dodávána buďto se strojem nebo jako doplněk již provozovaného stroje.
Toto příslušenství je snadno dodatečně montovatelné vlastními silami
uživatele.
Základní charakterisitka vedené stěrky:
- sestava hlavy s kluzným vedením na jedné
straně a kladičkami na vypínací straně, odklopná pro snadné čištění
- hlava s vertikálními vedeními pro dvě sestavy
stěrek dovoluje tisk oběma směry, nebo s úpravou plnění a tisk
- mechanické nastavení tiskového tlaku pomocí
pružin (síla na stěrku nastavitelná v rozsahu 10-40 N nezávisle pro obě
stěrky)
- obě stěrky osově uchycené pro zajištění
rovnoměrnosti tisku
- standartní dodávané šířky - 130, 220, 240,
260, 300
a 400 mm
- tvrdost 92 Hsh
- stěrky jsou objednávány jako příslušenství
- samočinná brzda pro blokování hlavy v
libovolné pozici při otevřeném rámu

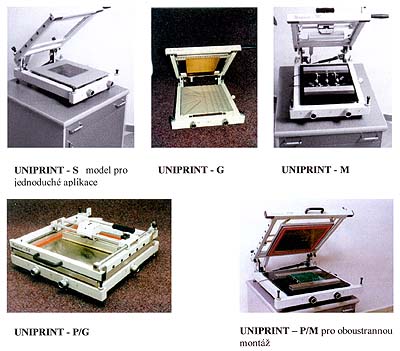

Některé příklady různých konfigurací:
Technická
data:
|
UNIPRINT
|
UNIPRINT-P
|
max. velikost
tiskového rámu-vnější rozměr mm
|
440
x 355
|
510
x 510
|
max. velikost
tiskového rámu-vnější rozměr-s adaptérem
|
500
x 355
|
585
x 585
|
velikost stolu
mm
|
420
x 340
|
510
x 510
|
max. tiskový
formát-se sítem mm
|
300
x 250
|
400
x 400
|
max. tiskový
formát-se šablonou mm
|
350
x 300
|
360
x 300
|
max. tiskový
formát se sítem a adaptérem-s vedenou stěrkou
|
320
x 250
|
360
x 400
|
max. tiskový
formát se sítem a adaptérem-s ruční stěrkou
|
350
x 250
|
450
x 450
|
max. výška
potiskovaného předmětu mm
|
30
|
30
|
rozsah pohybu
stolu mm, rotace °
|
+
- 5, + - 2,5°
|
+
- 5, + - 2,5°
|
celková
přesnost polohování systému mm
|
+
- 0,02
|
+
- 0,02
|
rozsah
nastavení přítlaku u vedené stěrky (N)
|
10-40
|
10-60
|
rozměry mm
délka
šířka
výška
|
690
470
260
|
800
680
310
|
hmotnost
zařízení kg
|
20
|
30
|
hmotnost
vedené stěrky kg
|
5
|
6
|
hmotnost
exportního balení tara-kg
|
10
|
15
|
|
