• pro D. P. (metro, tramvaje, lanovky) a.s.
• pro retlanslační převaděče (ČEZ a.s., Telecom)
• pro telekomunikační ústředny vč. mezinárodních
• pro jaderné elektrárny ČEZ a.s.
• pro televizní stanice "Nova" a kompletní vybavení dalších přenosových soustav...

• konstrukce a dodávky přístrojových skříněk, krytů a jednotlivých dílů. Dodávky jsou komplexní včetně povrchových úprav.
• konstrukce a dodávky speciálních dílů a součástí pro servis výrobních linek, jejich rekonstrukce a opravy
• konstrukce a dodávky různých komponentů pro výrobu nástrojů a nářadí

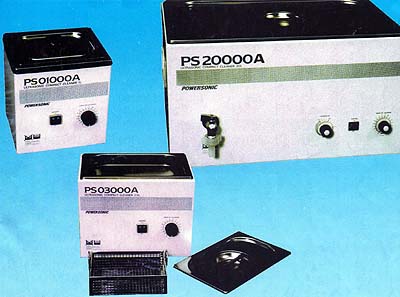

Ultrazvukové čištění POWERSONIC

Zde jsou prezentováni tři zástupci kompaktních stolních ultrazvukových čističek DPS s ohřevem lázně a časovým spínačem. Vyrábí se v různých velikostech od miniaturních stolních až po mobilní průmyslové (SK, USA - fy Bransonic atd.)

Před nákupem t. zařízení vždy doporučujeme zákazníkovi odbornou konzultaci u dodavatelské firmy a to s ohledem na vhodný typ velikosti zařízení, jeho vybavení (ohřev, košík...) a použitý čistící prostředek.

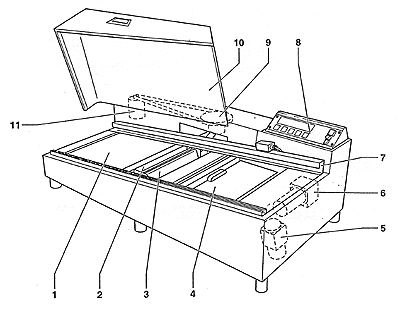

Contasold 265

1	Předehřev	7	Dráha rámečků
2	Pájecí vana	8	Kontrolní panel
3	Pájecí tryska	9	Čerpadlo pájecí lázně
4	Jednotka tavidla	10	Víko
5	Kompresor	11	Pohon čerpadla pájecí lázně
6	Pohon řetězu s rámečky

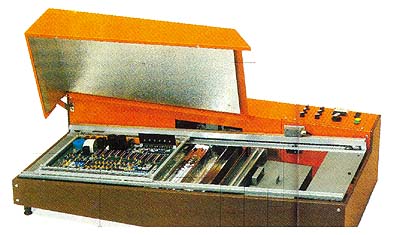

Pájecí vlna Contasold 265

T-tryska pro vývodovou montáž až do výše vlny 9 mm, COSY SMD dvojitá tryska pro pájení smíšené i čisté SMD montáže.

Unikátní vlastnosti:
zakládací systém transportu umožňuje velice jednoduchou obsluhu, avšak dovoluje měnit parametry pájení během procesu!

Stacionární předehřev - výhoda hlavně u čisté či smíšené SMT  montáže, cena je vč. příslušenství: zabudovaný kompresor, odsávací ventilátor, flexohadice, zakládací rámečky.

Nesmírně ekonomická  - 38 kg náplň cínovou pájkou, napájení 220 V, příkon 2,2 kW, inovovaný typ, sériové rozhraní RS 232, úschova profilů, tisk protokolů - ISO 9000.

V současné době připravujeme inovovaný typ, pro pájení za použití bezolovnaté pájky!

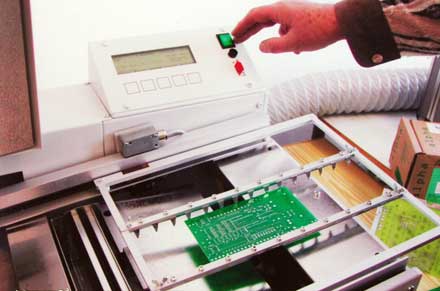

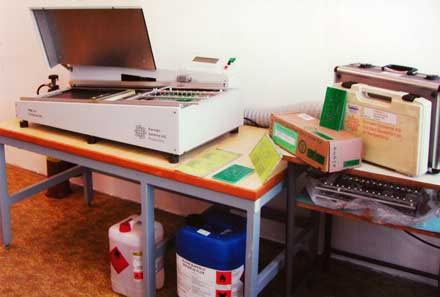

Praktická ukázka instalace naší první vlny L/F:

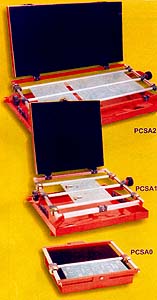

Osazovací rámečky LEISTER

Čtyři velikosti osazovacích a montážních rámečků s možností vertikálního a horizontálního nastavení polohy pro snažší přístup. Polohovací odpružené lišty pro založení násobných desek PS stejného formátu. Po osazení součástek přitlačíme na ESD molitan, aretujeme krycím plechem víka a pokračujeme ve zvolené poloze na straně pájení. Pro opravy a výměny jednotlivých součástek na DPS stavíme otočný rámeček do svislé polohy, což nám umožňuje snažší přístup z obou stran. Využitelná plocha je: - max. 210 x 180 mm - nebo 270 x 220 mm - nebo 500 x 220 mm - nebo 500 x 350 mm

Objednací čísla:
PCSA0	Držák DPS max. využitelná plocha	210 x 180 mm
PCSA1	Držák DPS max. využitelná plocha	270 x 220 mm
PCSA2	Držák DPS max. využitelná plocha	500 x 220 mm
PCSA4	Držák DPS max. využitelná plocha	500 x 350 mm
PCSA01	Přídavná středová lišta pro PCSA0
PCSA11	Přídavná středová lišta pro PCSA1
PCSA21	Přídavná středová lišta pro PCSA2
PCSA41	Přídavná středová lišta pro PCSA4

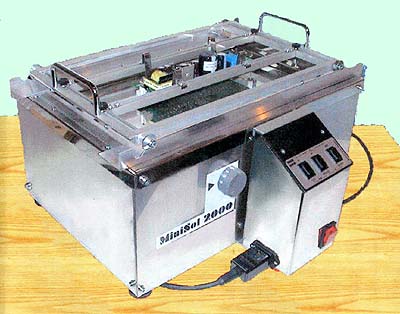

Pájecí zařízení MINISOL
se stacionární lázní, tzv. "pájení ponorem"

Náhrada cínové vlny, profesionální kvalita a design, regulace teploty s vysokou přesností, nízká cena, provozní náklady a jednoduchá manipulace.

Dva typy:
- Typ 2000 / rozměr vany: 270 x 215 x 15 mm
- Typ 2001 / rozměr vany: 350 x 175 x 15 mm



Pájecí zařízení MINISOL MS-2LF IR s předehřevem

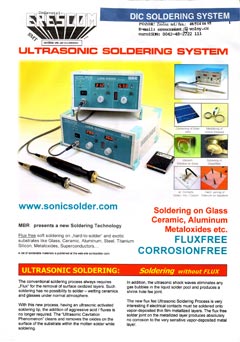

PÁJENÍ DESEK PS ULTRAZVUKEM

Výrobci desek PS - opravny elektroniky pozor!!!

Více jak 15 let trvání firmy ERESCOM v.o.s. uspokojilo několik tisíc zákazníků v oblasti výroby a oprav desek PS. Dodáváme zařízení špičkových světových parametrů. Ruční zařízení a poloautomaty na osazování, sítotisky, pece a opravárenské pracoviště. Antistatické materiály, náramky, kablíky a odpájecí zařízení. Cínové pajky, tavidla a nepájivé masky. Zařízení pro technologii SMT.

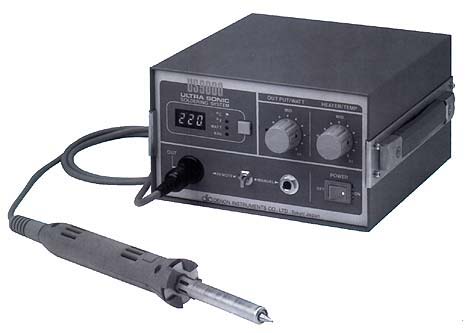

Ultrazvukový pájecí systém US - 9000

US - 9000 pájí přímo materiály jako sklo, keramiku, hliník, nerez ocel bez použití tavidla. Intenzivní ultrazvukový paprsek generuje mikrovibrace s brusným efektem, výsledkem je pak úplné odstranění zoxidovaných vrstev či jiných residuí pokrývající povrch pájené plochy. Ta je nyní perfektně připravená pro pájení bez použití tavidla - vpravdě ekologické zařízení, frekvence 57 - 65 kHz, výkon topného tělíska 100 W, teplotní rozsah 150 - 470°C.

USS-9200 a USS-9500


STOLNÍ KLOUBOVÉ SVĚRÁČKY


SD-3000 II

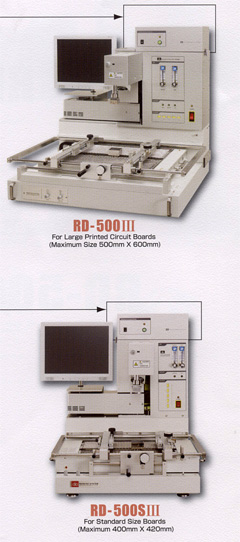

RD 500


PH 400


RD 800


SC 400


OPRAVÁŘSKÉ ZAŘÍZENÍ S HORKÝM VZDUCHEM PRO QFP SOUČÁSTKY (ZDE)

1. Pro manuální ponořování - miska naplňovaná tavidlem z nádržky, pomocí čerpadla, tavidlo se vrací zpátky do nádrže.
2. Pro velké povrchy - zpěňování tavidla průchodem vzduchu.
3. Pro velké misky s tavidlem nebo na automatická zařízení - čerpadlem vháněno tavidlo do misky, odkud se vrací zpět do nádrže.

Úroveň pájky
Sonda na snímání úrovně pájky v pájecích kelímcích, lázních, Rotadipu, atd. Zároveň udržuje předem nastavenou hodnotu.

Pece
Pro hromadné pájení malých součástí. Pece vybaveny dopravníky s proměnnou rychlostí. Teplota pece regulovatelná, atd.

Automatické máčecí systémy
Procesy pocínovávání nebo pájení se skládají z:
- nanesení tavidla
- předehřevu velkých ploch
- pocínování či pájení ve stěru zbavené pájce
Firma SOLBRAZE Ltd. má řadu zařízení, která vyhovují těmto požadavkům. Použití především pro pájení drátů ke svorkám, pocínovávání vodičů, vývodů součástek, konektorů atd.

Soldip
Tato zařízení byla vyvinuta pro velkovýrobu částí, které vyžadují pocínování ponořením. Do hlavního rámu jsou namontovány jednotky na automatické nanášení tavidla, jednotky Rotadip (vysvětlené dříve), a hlídače konstantní úrovně pájky. Uprostřed je pneumaticky ovládaný stůl. Možno použít i na pozlacování sestav. zařízení dodáváno kompletní, a může být dodáno i odsávání par.

Zařízení na principu odporového ohřevu
Jedna z nejdůležitějších forem ohřívání, odporový ohřev, je zajištěna průchodem nízko-napěťového proudu přímo samotnou ohřívanou částí. Z této oblasti nabízí firma řadu tepelných nástrojů, zařízení a nízkonapěťových transformátorů. Odporový ohřev je zvláště vhodný pro úpravu neželezných součástí, může být použit pro pájecí operace, i na tvrdo atd.

Generátory indukčního ohřevu pro měkké a tvrdé pájení
Vybaveny nízko-impedačními výstupními obvody - jeden konec pracovní cívky může být uzemněn. Výrobky: např. stolní model indukčního 2 kW generátoru, 4 kW a 8 kW indukční generátory, indukční generátor s upínacím přípravkem, 12 kW a 15 kW indukční generátory.

Automatická plamenná zařízení
Pro hromadné zpracovávání součástí, které potřebují být pájeny na měkko nebo na tvrdo, zařízení nabízejí výjimečné vlastnosti. Standartní zařízení je k dispozici se zemním plynem nebo propanem se stlačeným vzduchem pro speciální aplikace. Ohřev plynem je zvláště vhodný pro ohřev více součástí současně. Zařízení se nabízejí ve 3 formách, které se liší způsobem dopravy zpracovávaných součástí a umístěním jednotlivých jednotek.

Spojovací materiály a tavidla
Měkké pájky řady QUIKSOL, tavidla pro měkké pájky: Breeze - velmi jemné na bázi kalafuny, Lightning - velmi korozivní, pro pájení nerezových ocelí.Tvrdé pájky QUIKFLO a QUIKFIL. Rovněž nabídka pájecích past, automatických dispenserů a pájky, pájek ve tvaru kroužků.

Vypalovací nástroje
Kromě výše uvedených zařízení nabízí firma SOLBRAZE Ltd. také vypalovací zařízení pro značkování mnoha materiálů - např. dřeva, překližky, dřevovláknitých desek, korku, gumy, kůže, plastů, vepřovice, rohoviny atd. Firma nabízí řadu standartních elektricky vyhřívaných nástrojů pro ruční činnost, a speciální jednotky pro specifické strojní operace.


Prostřednictvím v.o.s. ERESCOM SMT vám britská firma SOLBRAZE Ltd. pomůže vyřešit jakýkoliv váš problém, týkající se zde uvedené problematiky.

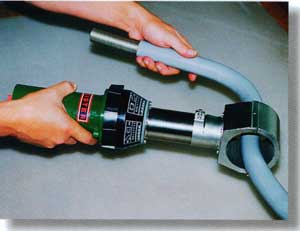

PRAKTICKÉ POUŽITÍ LEISTER

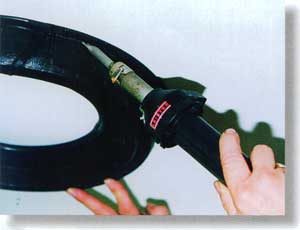

HOT-JET S se základní a stehovací tryskou při
stehování PE-HD


Velké množství vzduchu, vysoký topný výkon a přesto lehký a robustní přístroj.
ELECTRON se sklápěcím reflektorem pro nahřívání, ohýbání a tváření

SPÍNANÉ ZDROJE ŘADY PSP, SP a S
(pdf soubory)

PSP - 500
SP - 500
SP - 320
SP - 200
SP - 150
SP - 100
S - 60
