Antistatická pracoviště (teorie a praxe) Antistatická pracoviště (teorie a praxe) ZDE

Antistatická pracoviště-III. etapa

Doporučujeme pracoviště oddělit od ostatní výroby a dovybavit ionisátory vzduchu a měřením se záznamem pro uchování hodnot.

Požadované vztahy mezi relativní vlhkostí s vlivem na změnu ionisace vzduchu se zpětnou vazbou / v současné době je v řešení /,

Vám bude předána ještě před úpravou ESD pracoviště v této etapě.

Předpokládá však úplné oddělení těchto ESD prostor od ostatní výroby vč. speciálního vstupu do označené místnosti, měření jednotl.osob před vstupem vč.kontroly se zápisem.

Základním a nezbytným opatřením antistatické prevence je důsledné dodržování organizačních opatření, bez kterých jsou všechna sebelepší technická řešení pouhým vyhazováním peněz:

prostor pro práci s elektrostaticky citlivými prvky je nutno považovat za tzv. vyhrazený. To znamená ve zjednodušené formě, že je zamezeno přístupu nepovolaných osob, nesmí se na tomto pracovišti vyskytovat materiály, které by při manipulaci mohly produkovat elektrostatický náboj (viz dále), všichni pracovníci musí být prokazatelně proškoleni (písemné záznamy o školení) a seznámeni s režimem pracoviště.
v prostoru se nesmí objevit zařízení, která mohou svým provozem způsobovat vznik statického náboje (např. transformátorová pájedla atd.),

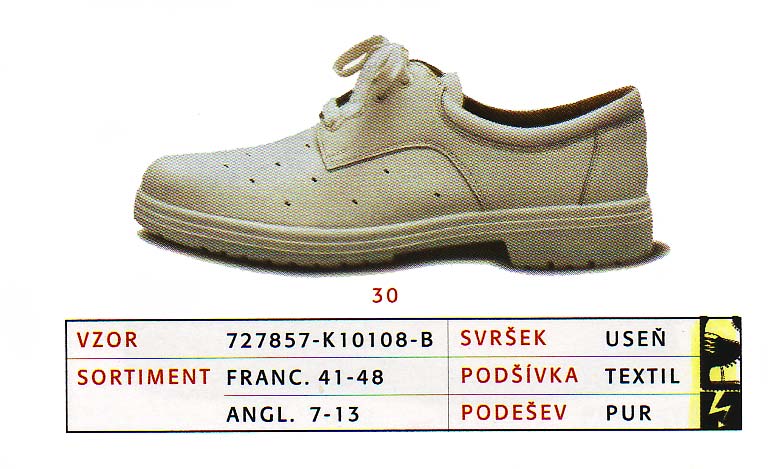

pracovníci musí být na tomto pracovišti vybaveni předepsaným oblečením, obutím.
provozuschopnost a elektrostatická bezpečnost zařízení musí být pravidelně kontrolována-měřiče elektrostatického náboje, kontrola náramků, uzemňovacích prvků, vybíjecích terčů atd. O všech kontrolách musí být vedeny odpovídající záznamy.
pravidelně musí být udržován povrch antistatických potahů stolů, obnovován a regenerován musí být nátěr podlahy (Statguard)
prověřována musí být činnost ionizátorů nejen z hlediska ionizace vzduchu, ale také z pohledu tvorby ozónu a jeho vlivu na lidský organizmus.
musí být měřena a zaznamenávána teplota a relativní vlhkost vzduchu (sdružené záznamy teploty a vlhkosti).

Vlhkost vzduchu a její vliv na vznik a eliminaci elektrostatického náboje

Základní pojmy:
Absolutní vlhkost - udává se v gramech /m³
Φ_a= m/V [g/m³],
kde m-hmotnost vody, resp. vodní páry
V-objem

Relativní vlhkost - Φ_r - udává se v % a je definována jako poměr okamžitého množství par-m a množství páry při nasycení-M při konstantním tlaku

Φ_r= m/M .100 [%]

Tento vztah je možné napsat také ve tvaru

Φ_r= Φ/Φ_n.100 [%],

kde Φ_n-absolutní vlhkost v nasyceném stavu

Rosný bod-teplota, při které je vzduch maximálně nasycen vodní parou a při každém poklesu teploty dochází ke kondenzaci vodní páry

Teplota je faktor, který ovlivňují vlhkostní poměry ve vzduchu a následně i chování materiálů:

Teplota vzduchu – pro danou teplotu je vzduch schopen pojmout omezené množství par, při větším množství dochází k její kondenzaci

Platí: čím vyšší teplota, tím větší vahové množství par je schopen pojmout

Platí vzorec (možná zbytečný)

E_s = E_{s 273,16} . 10(^8,5.t/_273,16+t) ,

kde E_s – tlak nasycené páry k vodě v kapalném stavu
E_{s 273,16} – tlak nasycené vodní páry vzhledem k vodě při 273,16 K
t – teplota ve °C

Tabulka hustoty vodních par na teplotě

Jednotka je kg-m-3.

Teplota ve °C	Hustota nasycených vodních par nad vodou v g- m-3	Hustota nasycených vodních par nad ledem g- m-3
-40	0,18	0,12
-30	0,45	0,34
-20	1,07	0,88
-10	2,36	2,14
0	4,85	4,85
10	9,40	-
20	17,30	-
30	30,38	-
40	51,19	-

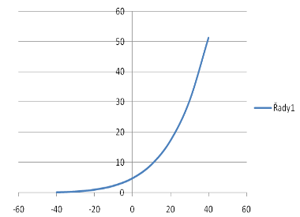

Grafická závislost obsahu vodní páry nad vodou na teplotě
→[ kg/m3]

→ teplota [ 0C] Nebo lze uvést tabulku, hodnot, které byly naměřeny na VUT Brno (přiliš se neliší od údajů literárních):

Teplota [ °C ]	-100	-80	-60	-40	-20	0	10
Vlhkost [ g/m3]	2E-05	0,0006	0,011	0,12	0,888	4,87	9,44
Teplota [ °C ]	20	25	30	40	60	80	100
Vlhkost [ g/m3 ]	17,4	23,1	30,5	51,3	130	292	591

Souhrn vlivu vlhkosti na vznik, popř. eliminaci elektrostatického náboje:

na pracovišti je vhodné udržovat relativní vlhkost minimálně 50% ( optimálně 55-65% r.v.). Vyšší relativní vlhkost by mohla způsobovat kondenzaci par na chladných předmětech a s tím spojenou korozi materiálů
vlhkost zvyšuje povrchovou vodivost izolačních materiálů (snižuje se povrchový odpor – udávaný v Ω, lépe ovšem v Ω/□). Tato udává charakteristiku materiálu bez ohledu na velikost plochy-m2 x m2, cm2 x cm2 atd. Hodnota je použitelná pro tenké vrstvy, což je v případě povrchů materiálů (stolů, podlah atd. ) použitelné.
voda způsobuje vyšší vodivost povrchu izolantu, snižuje se povrchový odpor a zvyšuje se pravděpodobnost toku elektronů a odvodu náboje – staticky rozptylující materiály
při nízké vlhkosti se zvyšuje povrchový odpor a tím se snižuje antistatický účinek povrchových vrstev
důležitým faktorem je permitivita izolačních materiálů. Tato je obecně charakterizována jako míra polarizace dielektrika a z tohoto pohledu lze materiály rozdělit (uváděn je jen zjednodušený pohled) na :
- nepolární materiály s malou permitivitou – PE, PS atd.
- polární materiály s poměrně vysokou permitivitou – např. voda má εr = 81. Obecně lze říci, že materiály nepolární a slabě polární jsou nesmáčitelné vodou a to v přenesené podobě platí i pro vliv vlhkosti vzduchu na snížení povrchového odporu ( malý odvod elektrostatického náboje). Materiály polární umožňují vázání molekul vody na povrchu (samozřejmě mluvíme o řádově jednotkách,resp. desítkách molekulových vrstev), vlivem schopnosti se polarizovat. Bude-li třeba, dá se získat i graf závislosti počtu molekulových vrstev na relativní vlhkosti vzduchu. Částečně to souvisí i se smáčivostí resp. nesmáčivostí povrchů. Teorií je možno popsat mnoho, ale vše je dáno souhrnem mnoha i exaktně nedefinovatelných vlivů.

Závěr: Součásti elektrostaticky citlivé jsou částečně chráněny už od výrobců(ochranné diody) a při dodržování základních zákonitostí je možné téměř na 100% zajistit jejich ochranu.

Autor článku: Ing. Miroslav Zatloukal, VUT Brno
